Как легко испортить градиент в печати

Бывают такие моменты, когда все выглядит хорошо, но в печати появляются неприятные артефакты. Один из таких артефактов – пятна на градиенте в печати. Причем, в макете, как не старайся, их не увидеть. Рассмотрим такой вариант. Осторожно! от просмотра картинок поста может начаться головокружение.

Очень красиво смотрится градиент, состоящий из полос, каждая из которых представляет собой также растровый градиент.

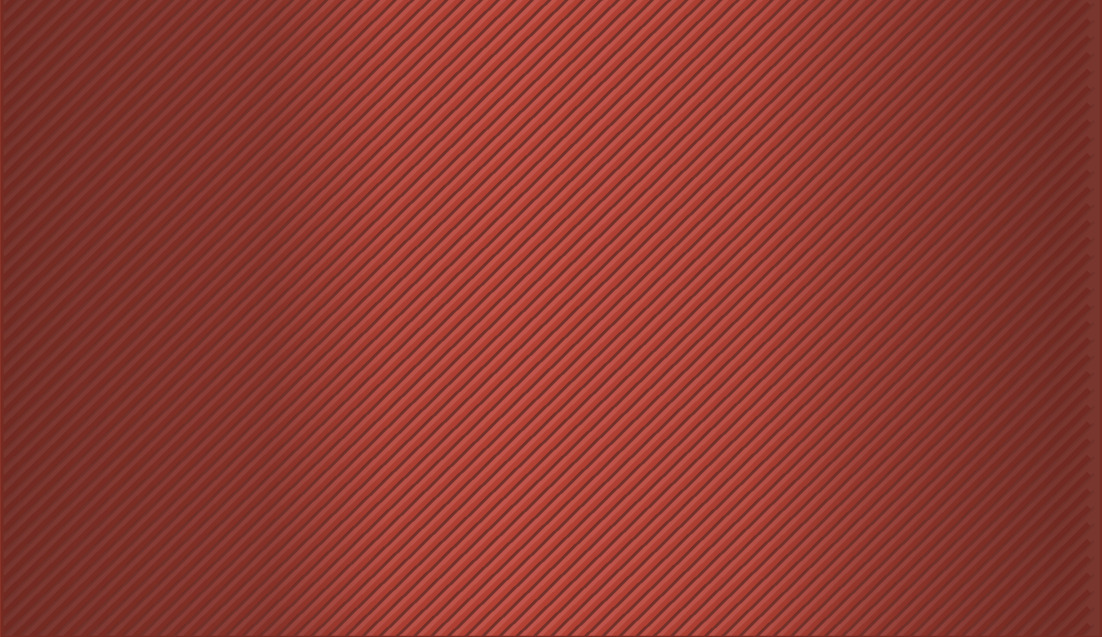

На макете выше предоставлен градиент из двух цветов. Задний на фоне состоит из красного пантона.

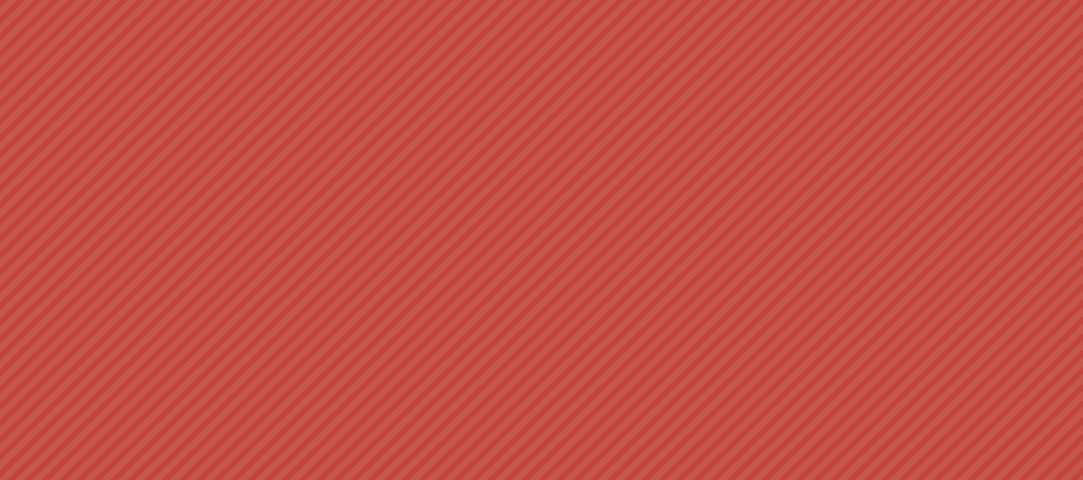

Здесь чередуются полосы со сплошной заливкой 100 и 90% под углом 45 градусов.

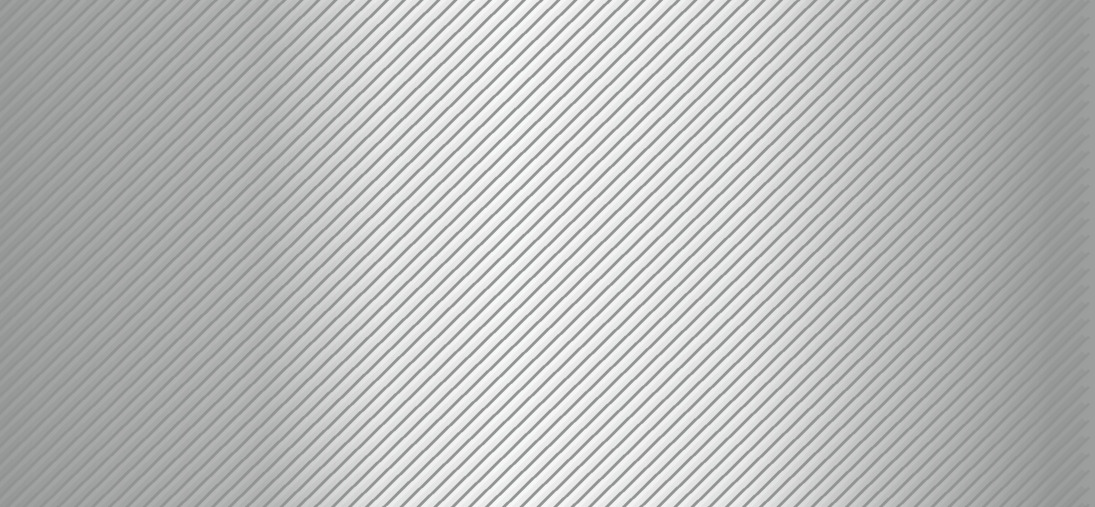

Черный градиентный фон состоит из подобных полос под углом 45°, но имеет более сложную заливку. Сам градиентный фон сделан переходом от темно серого к светлому в центре, а тонкие полосы залиты серым цветом – 55%.

А, вот что наблюдаем в печати.

Какие-то длинные пятна идут поперек нашего градиента. Выглядит не так замечательно, как хотелось.

Обычно, типография тут же начинает обвинять репроцентр, который изготавливал формы. И начинаются длительные разборки: кто прав, а кто виноват.

А проблема подобных дизайнов градиентов (поверьте, их очень много) лежит в угле поворота градиента и угле вывода цветов на РИПе при изготовлении форм.

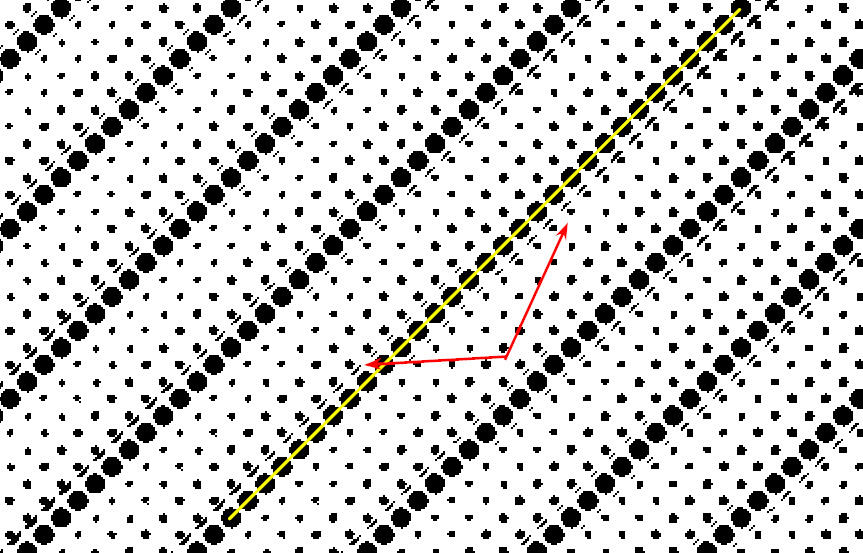

Желтая линия — это направление наших полос черной формы, которые серые 55%. По краям от неё находятся точки нашего фонового градиента серого. Как видите, они имеют некую бахрому с одного края линии, которая потом исчезает и переходит на другую сторону (красные стрелки).

Данная типография использует офсетные углы и для черного был использован угол в 45° при риповании.

Градиент тоже 45°, ну и здесь проблема на лицо — у кого-то алгоритм сработал немного иначе, не как нанотехнология 😄.

Алгоритм работы РИПа скрыт производителем, они подбирали оптимальные параметры для создания растра, поэтому сложно сказать используют они угол 45° или меняют его, например, на 44,5°.

Поэтому лучше не использовать для градиентов углы, которые близко связаны с печатным процессом.

Выяснить какие углы используются при печати. Это могут быть углы растрирования цветов, либо угол на анилоксе (обычно он 60°). И стараться не приближаться наклонами градиентов к ним. Либо использовать для цвета градиента другой угол растрирования, если очень хочется определенный угол.

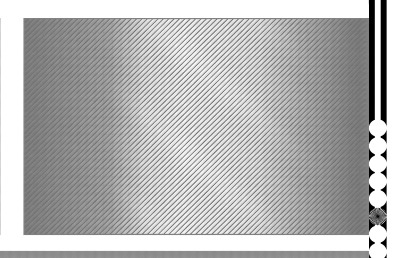

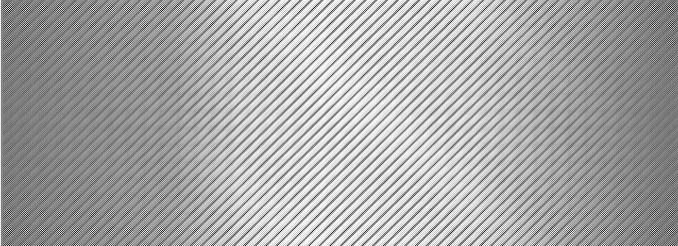

Самый простой вариант, но не очень надежный, это проверить, как получился градиент в однобитном файле после РИПа. В нашем примере это можно заметить, если уменьшить изображение.

Но экран монитора это не идеальное место для просмотра растров издалека, так как можно увидеть различные муары с матрицей монитора.

Но ничто не мешает, при подозрении на странные пятна, приблизить изображение и проверить как выглядят точки в области пятен. Наше проблемное место это тонкая черная линия, которая залита 55% серого и повернута на 45 градусов.

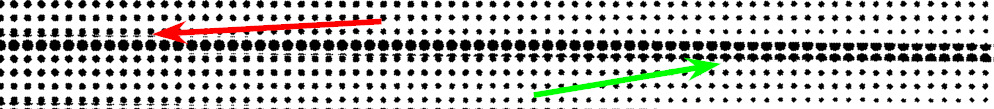

Как видите, где-то линия состоит из одних больших точек (красная стрелка), а где-то из двух половинок (зеленая стрелка). Вот где из одной точки, там и светлые пятна.
