В чем разница между DPI, PPI и LPI?

Растровые, цифровые и печатные изображения состоят из множества точек. Только у цифровых – изображения на экране монитора – точки называются пикселями. Существует много неразберихи с правильным использованием терминов LPI, DPI и PPI.

Часть этой путаницы происходит из-за того, что дизайнеры и компании-разработчики программного обеспечения подменяют эти термины между собой не задумываясь.

DPI – Dots Per Inch – разрешение печатного изображения – количество чернильных точек на дюйм. Чем больше точек, тем точнее отпечаток.

PPI – Pixels Per Inch – количество пикселей на дюйм (по вертикали и горизонтали) в цифровом изображении. Чаще всего, когда люди говорят о DPI, они на самом деле имеют в виду PPI.

LPI – Lines Per Inch – обозначает количество линий на дюйм на печатном растровом изображении – чем больше число, тем мельче растр. Эти точки не совпадают с теми, которые определяются в DPI.

Метод растрирования появился задолго до изобретения компьютеров, и величина измерения растра LPI не имеет к ним никакого отношения.

Для экрана монитора (цифрового изображения) используется только PPI. В данном случае никаких других величин для измерения растровых изображений быть не может. При 300 ppi на один дюйм приходится 300 пикселей. В квадратном дюйме пикселей будет 300х300=90 000.

Изображение размером 1х1 дюйм, с разрешением 300 ppi представляет собой квадрат, состоящий из 300 линий в каждой из которой 300 пикселей в ряд. Цвет каждого пикселя может быть только один и мы можем регулировать цвет и яркость каждого пикселя. Этого нельзя сказать про печатный оттиск.

Если монитор позволяет регулировать яркость пикселей, то печатные машины и принтеры лишены такой возможности. Технически невозможно на этих устройствах регулировать уровень краски для каждого отдельного пикселя. Нельзя воспроизвести в печати точку с регулируемой яркостью. Печатные устройства позволяют либо нанести краску на запечатываемый материал, либо — нет.

Так как же регулируется нанесение определенного объема краски в печати? Во-первых, это изменение размеров точек и, во-вторых, плотность (количество) точек на единицу измерения. Этот процесс называется растрированием.

Вот здесь и возникает величина LPI. Она соответствует количеству точек на дюйм в отпечатанных оттисках. Это применяется только к растрированным изображениям и больше нигде не используется. На компьютере изображение полутоновое, регулируемое яркостью пикселей, и LPI к нему нельзя применить.

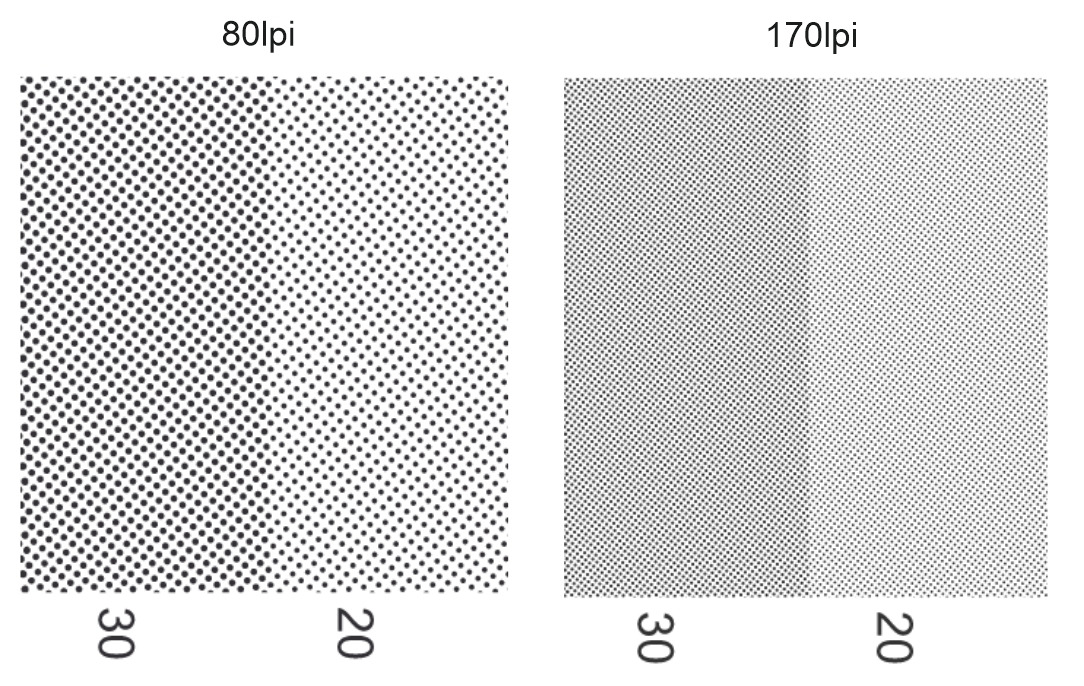

Величина LPI в настройках драйвера принтера или РИПа (параметр Ruling) определяет количество рядов растровых точек на дюйм изображения на оттиске. Ни на что более эта величина не влияет. Вот пример, различных LPI:

Выбор LPI для печати зависит от возможностей печатного оборудования. На примере флексографии, главным параметром при выборе LPI является линеатура анилоксов, при которой точка в печати будет стабильной.

Теперь рассмотрим DPI. Эту величину чаще всего используют при каждом удобном случае. Она имеет отношение только к растрирующим выводным устройствам. Точки, из которых получается LPI, состоят из более мелких точек. Ряд этих мельчайших точек, равен одному проходу лазера по пленке или фотобарабану принтера. Для изображения одного LPI используется несколько DPI.

На РИПе вы можете через параметр Resolution задавать разрешение в PPI. В данном случае для выводного устройства 1 PPI после РИПа будет равен 1 DPI выводного устройства.

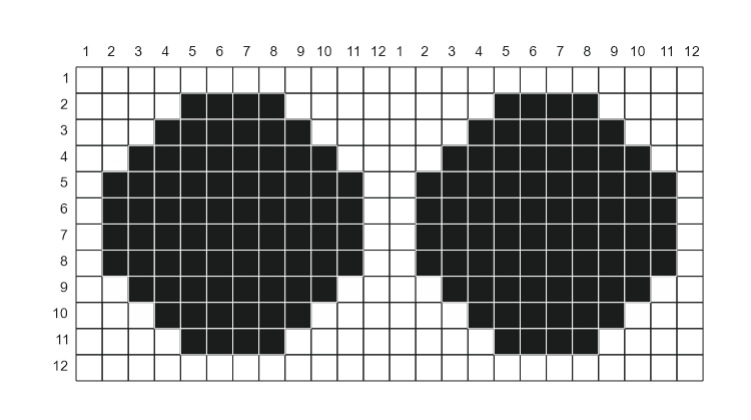

Рассмотрим пример, мы задаем на РИПе Ruling: 100lpi и Resolution: 1200. На одном квадратном дюйме отобразится 100 строк по 100 растровых точек в каждой. Для формирования каждой растровой точки будет использован квадрат 12х12 пикселей. (Выше говорилось, что РИП формирует свои пиксели равными точкам выводного устройства).

Соответственно, чем выше DPI, тем более четкими будут сформированы границы точек LPI.

Часто дизайнеры неправильно понимают разрешение принтера. В характеристиках, например, написано, что Разрешение печати: 2880x1440 dpi. И радостный дизайнер готовит макет с растровым изображением 1000 ppi, в надежде получить супер-пупер отпечатанную картинку с детализацией до небес. Но он не учитывает, что печатному устройству для вывода определенного LPI нужно иметь квадрат для формирования точек разного размера, чтобы передавать в печати полутона.

На рисунке выше это квадрат 12х12. Это очень маленький квадрат, обычно такое разрешение используют для печати газет – 1200 dpi.

Для печати цветной продукции более высокого качества, например во флексографии, используются 2540 dpi и 4000 dpi при изготовлении печатных форм. Но печатают, обычно, 130, 150 или 170 lpi.

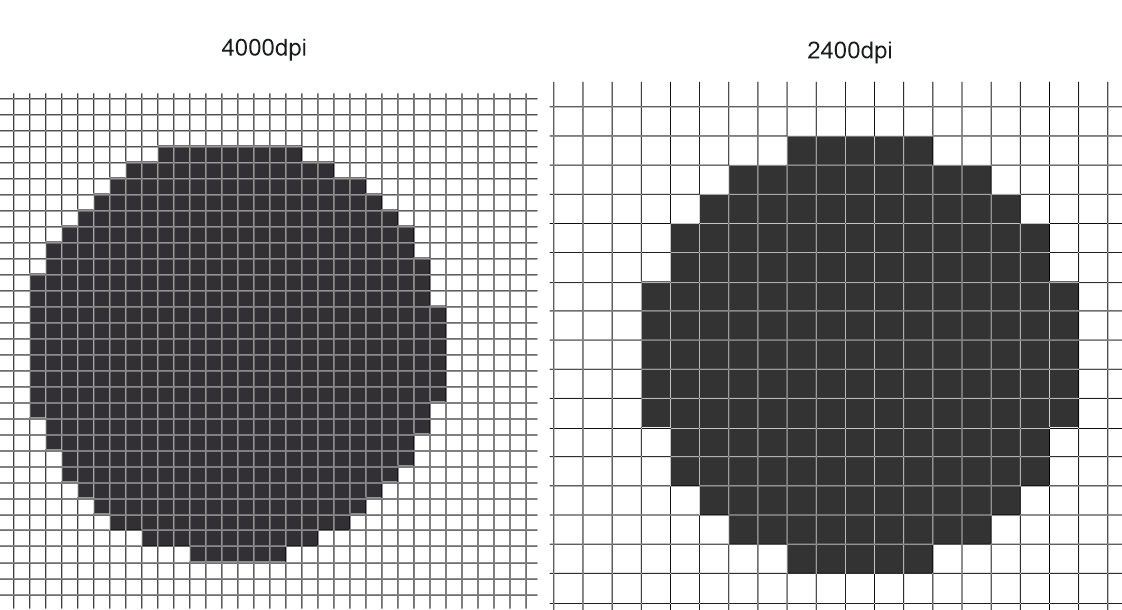

Вот вам пример сформированных точек 30% с различным DPI:

В печати при LPI 130 – 170 вы не заметите большой разницы, но в любом случае для формирования точек нужна сетка из DPI устройства.

При таком соотношении можно использовать любой из 16*16=256 оттенков в одном LPI, что с запасом для распознавания человеческим глазом.

Возьмем бытовой принтер с разрешением 1200 dpi. Допустим, мы хотим напечатать изображение со 150 lpi. Для формирования 1 точки LPI у нас есть квадрат 8х8. (1200/150=8) Это позволяет нам использовать 64 оттенка, что явно маловато для передачи полутонов.

Не имеет смысла слать в репроцентры, в центры оперативной полиграфии и типографии картинки с безумным разрешением, не уточнив возможности оборудования. Если вы уж очень хотите напечатать изображение с разрешением 600 LPI, то вам необходим принтер с разрешением 9600 DPI.
