Corel Draw: Площадь заполнения, оверпринт

Добавил в докер вычисление площади запечатки цветом, какие оттенки имеют оверпринт. Ну и немного изменил оформление докера, для удобства дальнейших модификаций. Ну а теперь, немного поподробнее.

Ссылки на скачивание докера находятся здесь.

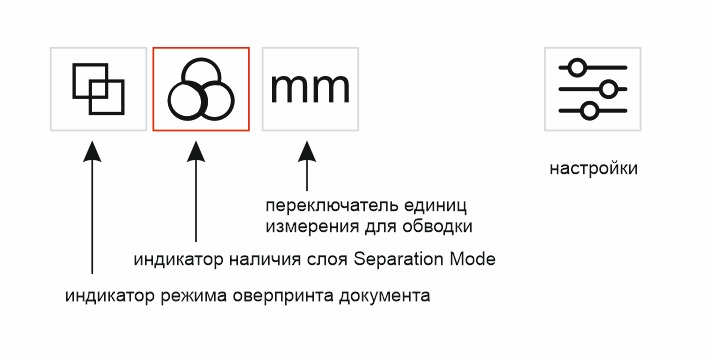

Во-первых, решил заменить всё инфографикой.

Индикатор оверпринта является также переключателем данного режима документа.

Индикатор наличия Separation Mode является также выключателем данного режима.

Переключатель единиц измерения. По умолчанию в Кореле единицы измерения обводки в pt. Эта кнопка для быстрого выбора нужных. Они запоминаются для документа.

В подробном отчете не было отдельно группы градиенты, только заливки и обводки. Теперь можно добавить их по данному чекбоксу.

При подготовке отчета создаются предварительно дуатоны для режима Separation Mode. Это занимает некоторое время, если для пантона не создавался еще дуатон. Можете заметить, что повторное формирование отчета происходит быстрее. Можно отключить эту предварительную подготовку, тогда немного увеличится время на первое включение режима Separation Mode.

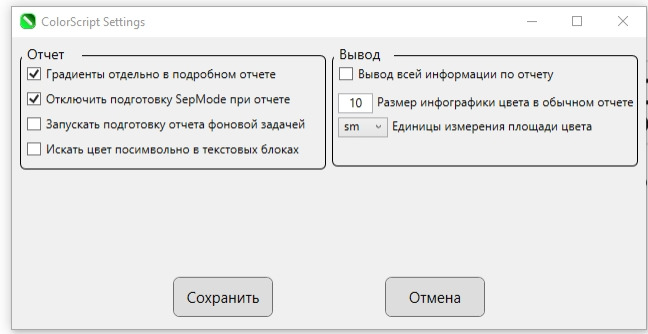

Запуск фоновой задачей, и поиск посимвольно убрал с главной панели докера в настройки.

Вывод.

Реализован вывод отчета по цвету в документ, об этом ниже. Кроме цветов можно вывести всю информацию по отчету, отметив чекбокс.

Размер инфографики указывается в миллиметрах высоты квадрата цвета. Попробуете, поймете.

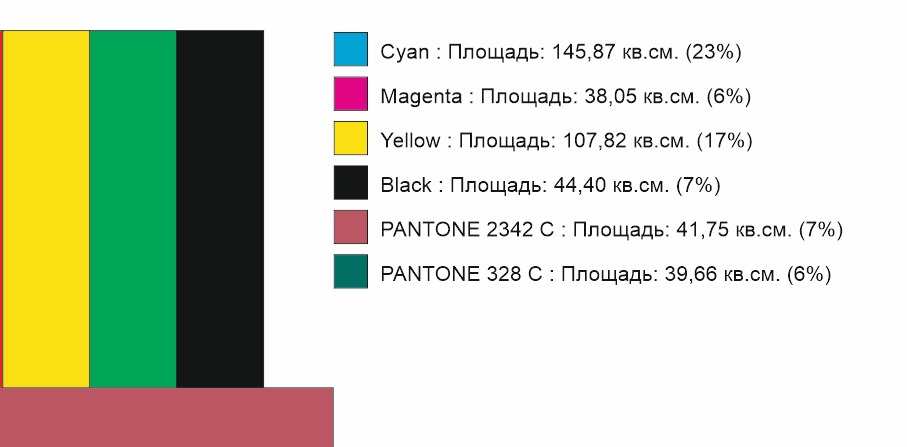

Площадь заполнения цветом можно выводить в разных единицах измерения на выбор.

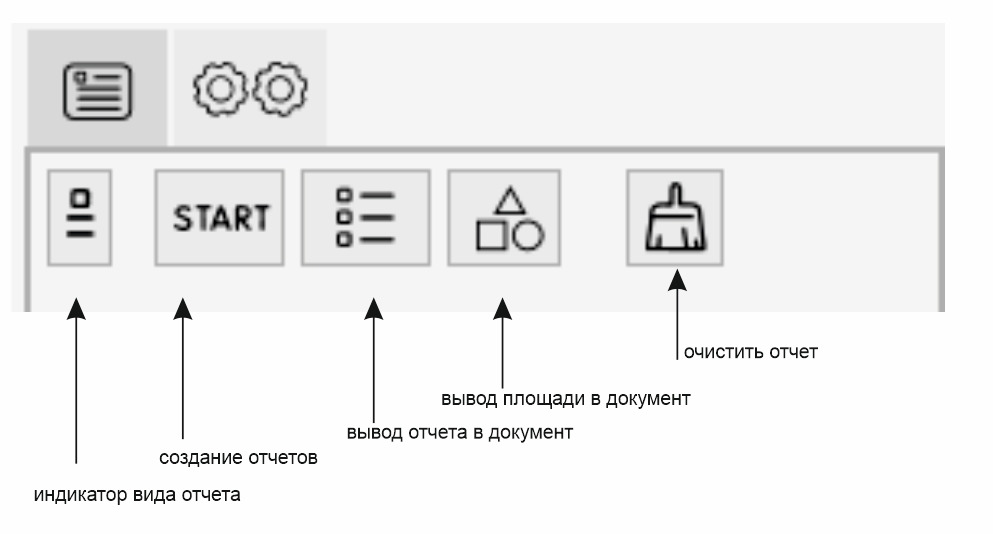

Теперь оба отчета формируются сразу, на времени формирования это, почти, никак не сказывается. Индикатором переключаетесь между видами отчетов: префлайт и подробным по цветам.

Если в документе что-то выделено, то результат сформируется справа от выделения.

Если ничего не выделено, то справа от текущего листа документа.

Идеально реализовать расчет площади по цветам в Кореле нереально. Поэтому отчет с погрешностью +/- 2-3%. Обычно он нужен для расчета расхода пантонов, лаков, белил. Погрешность 2-3 процента сильно не влияет на заказ краски. Никто не продает краску по 100 грамм 😉.

Для ЦМИКа расчет основан на 1 пикселе. Это когда изображение цвета преобразуется в 1 пиксель и рассчитывается процент заполнения. Можете погуглить, как это работает. Для спот-цветов данная методика не реализуема.

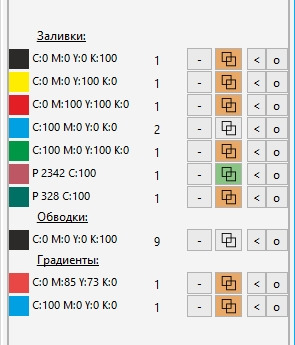

Выглядит отчет сейчас таким образом.

Кнопка выбора цвета для перекрашивания сразу выполняет действие, если нажмете «ок».

Рядом появилась кнопка-индикатор режима оверпринт.

Оранжевый цвет — весь цвет без оверпринта у объектов.

Зеленый цвет — с оверпринтом у объектов с данным цветом.

Без цвета — есть оба варианта.

Нажатие на кнопку предлагает изменить оверпринт для заливки или обводки у объектов.

Для упрощения взаимодействия работает клавиша enter.

Например, если у всех объектов одинаковый режим оверпринта, то вам будет предложен вариант его изменить на противоположный. Вам останется только нажать клавишу enter.

На этом пока все, если есть предложения или нашли ошибки пишите, для оперативности лучше в телеграм.
