Corel Draw: Separation Preview

Предварительный просмотр цветоделения (Separation Preview) — это процесс просмотра того, как цвета в документе будут разделены на разные красочные формы для печати. Данный режим позволяет проверять наложение цветов (оверпринт), наличие лишних элементов на определенном цвете (сепарации), находить насыщенный черный, состоящий из всего CMYK.

Ссылки на скачивание докера находятся здесь.

Данная статья отредактирована 23.10.26 в связи с изменением данного функционала.

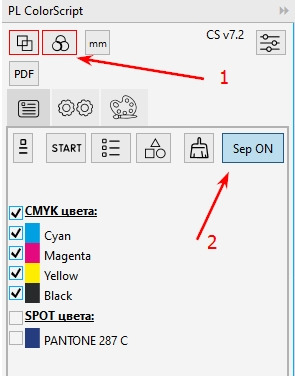

На панели есть кнопка индикатора Separation Preview — 1.

Вторая кнопка (2) — Включение режима Separation Preview.

Sep ON — показывает, что режим включен.

SepMode — показывает, что режим отключен.

Возможно два режима работы:

По документу — если у вас не сформирован отчет в панели, то Separation Mode сработает по всему документу. Появится список всех цветов, используемых в документе. Но, учитывайте, что это только CMYK и спотовые цвета, типа пантонов.

По отчету — если у вас уже сформирован отчет, то появятся чекбоксы рядом с цветами.

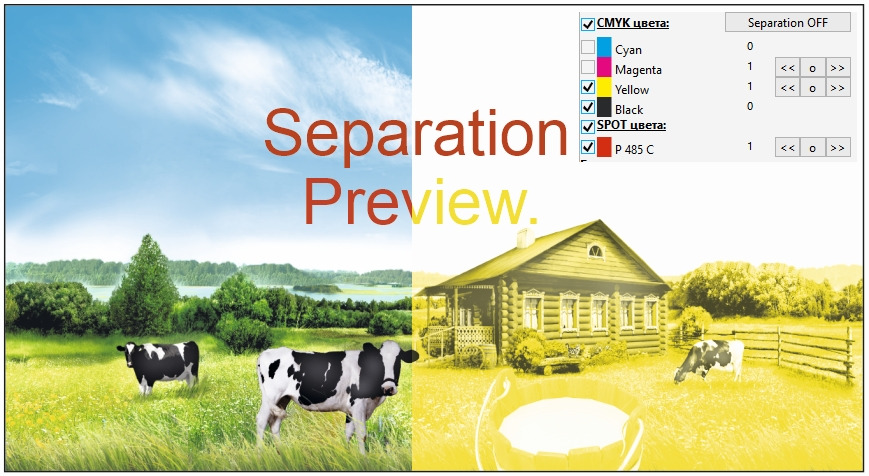

Чекбокс включает или отключает просмотр данного цвета в выделении. Можно отключить или включить сразу весь cmyk – чекбокс CMYK цвета, или пантоны (споты) – чекбокс SPOT цвета.

При нажатии по чекбоксу правой кнопкой мыши отключаются все сепарации кроме выбранной.

Важный момент! Если ничего не выделено, то включение режима По документу будет по всем объектам. Чем больше элементов – фигур, тем вероятнее, что изображение отключения сепараций будет притормаживать.

Кнопка отключает режим и служит индикатором, что в данном документе есть технический слой «Separation Mode CS», который используется для реализации режима Separation Preview. Красная рамка у кнопки — в документе есть технический слой..

Для чего нужен этот индикатор объясню после описания технической реализации режима.

— В документе создается технический слой, закрытый для редактирования, «Separation Mode CS».

— На данном слое размещаются фигуры, которые могут перекрывать тот или иной цвет.Фигуры находятся в том месте, где были изначальные объекты, например, по которым был создан отчет.

— В документе включается режим Simulate Overprints (Моделировать Наложение).

— Включение/отключение видимости фигур позволяет видеть те или иные цвета.

Вы можете забыть отключить режим и сохранить документ.

Вы можете очистить отчет, либо создать его в новом документе.

Вы можете открыть документ, в котором забыли отключить режим.

Вы используете команды Undo и Redo, которые могут восстановить служебный слой «Separation Mode CS».

Переключаясь между документами, открывая новые, индикатор анализирует наличие служебного слоя в документе. Например, вы открыли документ, в котором почему то нет ничего. Не пугайтесь — посмотрите на индикатор, возможно вы забыли отключить режим при сохранении и технический слой перекрывает ваш макет. (По умолчанию документ открывается с выключенным режимом просмотра Simulate Overprints (Моделировать Наложение)). Нажмите на этот индикатор и технический слой будет удален.

Здесь есть свои нюансы. Опишу их, если кто захочет использовать данную методику.

Когда вы накладываете один объект на другой с режимом прозрачности Divide, CorelDRAW пытается налету рассчитать математическое взаимодействие цветовых каналов.

Для стандартных пространств (CMYK) это просто: он делит значения C на C, M на M и так далее.

Но для плашечных цветов (Spot Colors / PANTONE) CorelDRAW создает индивидуальный уникальный канал для каждой конкретной палитры на основе её внутреннего идентификатора (Palette.Identifier).

В итоге программа видит это так: «Сверху лежит краска №1 (XML-пантон), а снизу — краска №2 (системный пантон)». Поскольку это две «разные» физические краски с точки зрения архитектуры CorelDRAW, он не может поделить их каналы друг на друга, эффект прозрачности Divide ломается, и верхний объект просто перекрывает нижний как обычная глухая плашка.

Сепарации CMYK, которые отсутствуют в выделенных объектах в списке со значением 0.

Отключение режима Simulate Overprints (Моделировать Наложение) НЕ выключает режим Separation Preview, если он включен в активном документе. Это связано с тем, что докер отвязался от версий Корела, и я пока думаю, как это решить не сложно.

Ну и в заключении, режим неблокирующий, вы можете работать с объектами, как и раньше. Включая и отключая ненужные цвета 🙂. Буду рад, если напишите, что улучшить, что исправить. Можно в Телеграм.
